Przekaźniki zatrzaskowe, które zapewniają skuteczny sposób utrzymywania stanu przełącznika przy niskim zużyciu energii, są istotną częścią systemów elektrycznych i elektronicznych. Przekaźniki zatrzaskowe wykorzystują krótki impuls do przełączania stanów i utrzymywania ostatecznej pozycji bez stałego dostarczania energii, w przeciwieństwie do tradycyjnych przekaźników, które do utrzymania swojego stanu potrzebują źródła stałego napięcia. W tym artykule omówiono zastosowania i zalety przekaźników zatrzaskowych, a także sposób ich ustawiania i resetowania.
Po wyzwoleniu przekaźnik zatrzaskowy – nazywany także przekaźnikiem bistabilnym – utrzymuje swoją pozycję nawet po odcięciu zasilania. Set i reset to dwa stabilne stany. Impulsy sterujące powodują przełączanie przekaźnika pomiędzy tymi stanami.
Przekaźniki zatrzaskowe działają poprzez jeden z dwóch głównych mechanizmów:
1. Przekaźnik zatrzaskowy z pojedynczą cewką
Przekaźnik zatrzaskowy z pojedynczą cewką współpracuje z pojedynczą cewką, która odbiera impulsy o zmiennej polaryzacji w celu zmiany swojego stanu.
- Ustawianie przekaźnika (stan włączenia): Dodatni impuls napięcia zasila cewkę, przesuwając styki wewnętrzne do ustawionej pozycji.
- Resetowanie przekaźnika (stan WYŁĄCZONY): Impuls napięcia ujemnego (lub impuls o odwrotnej polaryzacji) przesuwa styki z powrotem do pozycji resetowania.
Po przełączeniu przekaźnik pozostaje w tym stanie do momentu zmiany go przez kolejny impuls.
2. Przekaźnik zatrzaskowy z podwójną cewką
Przekaźnik zatrzaskowy z podwójną cewką ma dwie oddzielne cewki – jedną do ustawiania, drugą do resetowania.
- Ustawianie przekaźnika (stan włączenia): Krótki impuls do cewki „ustawienia” powoduje przesunięcie styków wewnętrznych do pozycji włączenia.
- Resetowanie przekaźnika (stan WYŁ.): Krótki impuls do cewki „reset” przesuwa styki z powrotem do pozycji WYŁ.
Ponieważ styki utrzymują swoją pozycję magnetycznie lub mechanicznie, do utrzymania tego stanu nie jest potrzebne ciągłe zasilanie.
- Efektywność energetyczna: odprzekaźniki zatrzaskowenie wymagają stałego zasilania do utrzymania swojego stanu, zużywają mniej energii w porównaniu do tradycyjnych przekaźników.
- Niskie wytwarzanie ciepła: Mniejsze zużycie energii oznacza minimalne gromadzenie się ciepła, co zwiększa trwałość.
- Stabilna praca: Przekaźniki zatrzaskowe pozostają w ostatniej pozycji nawet w przypadku awarii zasilania.
- Idealne do systemów zasilanych bateryjnie: Ich zdolność do utrzymywania stanu bez prądu ciągłego czyni je idealnymi do urządzeń zasilanych bateryjnie.
Przekaźniki zatrzaskowe wykorzystuje się w kilku branżach, w tym:
Przykładami automatyki domowej są energooszczędne urządzenia i inteligentne systemy oświetleniowe.
Sterowanie przemysłowe: Energooszczędne przełączanie jest niezbędne w zautomatyzowanych systemach i maszynach.
Zastosowania przekaźników sieciowych i przełączania sygnałów w telekomunikacji.
Elektronika samochodowa: Układy elektryczne i sterowanie elektrycznie sterowanymi szybami.
Przekaźniki zatrzaskowesą popularną opcją w zastosowaniach wrażliwych na energię, ponieważ oferują skuteczny sposób utrzymywania stanów obwodów bez stałej mocy. Są niezbędne, ponieważ można je ustawiać i resetować przy niewielkim zużyciu energii, czy to w sieciach komunikacyjnych, sprzęcie gospodarstwa domowego, czy automatyce przemysłowej. Znajomość ich działania gwarantuje, że będą one wykorzystywane z możliwie największą efektywnością w różnorodnych zastosowaniach elektrycznych i elektronicznych.

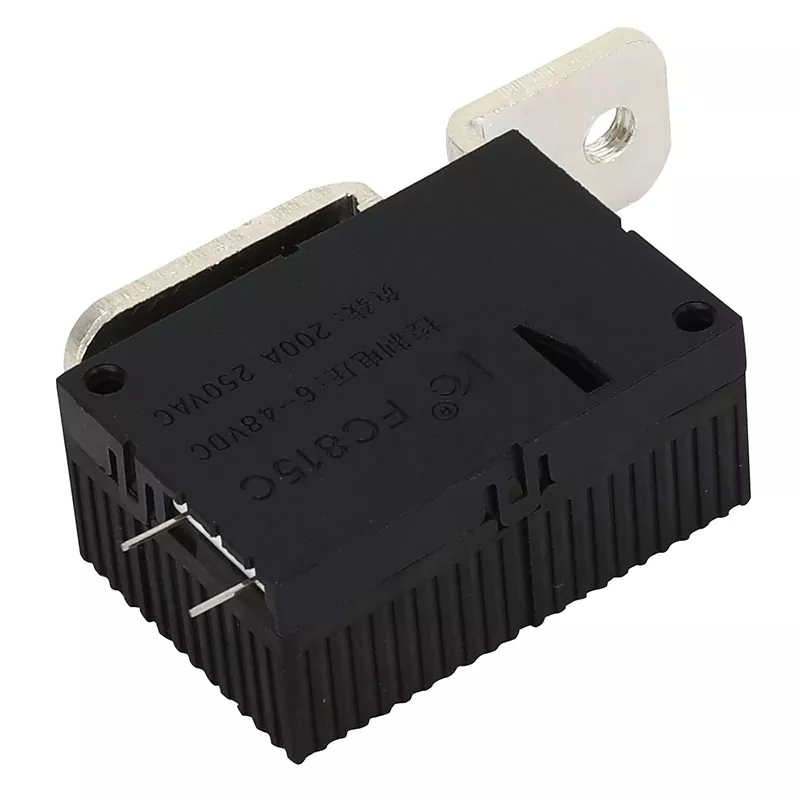

Face Electric Co., Ltd. zawsze przestrzegała polityki jakości „ciągłych innowacji i pragmatycznego zarządzania” i stworzyła produkty marek branżowych zgodnie z filozofią biznesową przetrwania poprzez zapewnienie jakości i rozwój poprzez produkcję na dużą skalę. Obecnie niezależnie zaprojektowane i opracowane przez naszą firmę przekaźniki zatrzaskowe mogą zapewniać klientom różne specyfikacje od 16 A do 200 A. Produkty firmy spełniają wymagania dyrektywy UE ROHS, a produkty firmy uzyskały krajowe patenty na wynalazek i certyfikaty patentowe na wzór użytkowy. Odwiedź naszą stronę internetową www.facerelay.com, aby dowiedzieć się więcej o naszych produktach. W razie pytań można się z nami skontaktować pod adresemlydia@face-relay.com.
