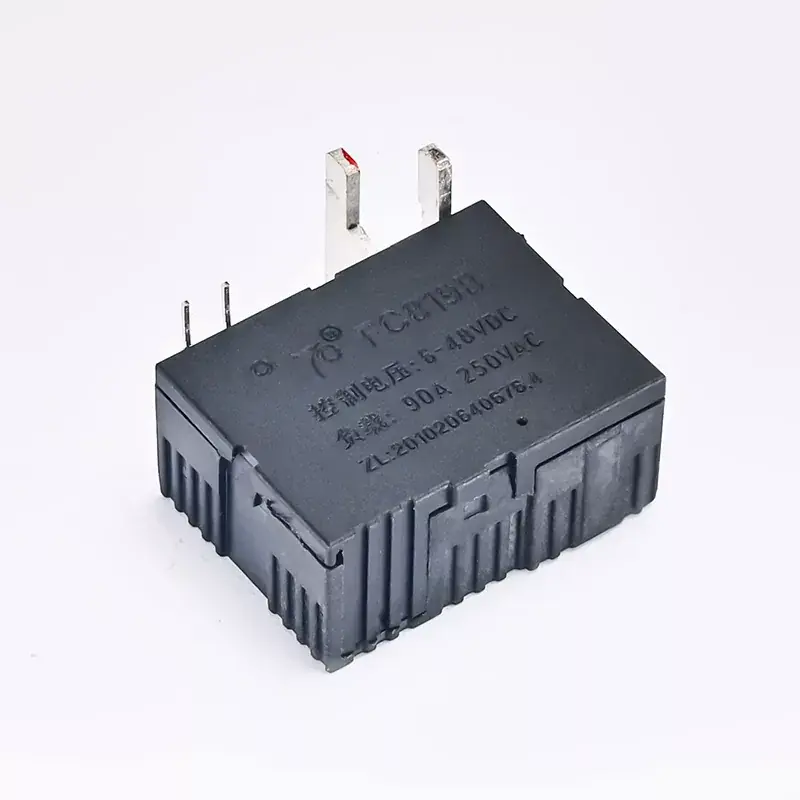

Przekaźniki zatrzaskowe są skuteczną i wymagającą małej mocy metodą utrzymywania stanu przełącznika.Przekaźniki zatrzaskowewykorzystują krótki impuls do przełączania stanów i utrzymywania ich w ostatecznej pozycji bez stałego dostarczania energii, w przeciwieństwie do tradycyjnych przekaźników, które potrzebują źródła stałego napięcia do utrzymania swojego stanu. W tym artykule zbadano skuteczne sterowanie przekaźnikiem zatrzaskowym.
Po wyzwoleniu przekaźnik zatrzaskowy – nazywany także przekaźnikiem bistabilnym – utrzymuje swoją pozycję nawet po odcięciu zasilania. Set i reset to dwa stabilne stany. Impulsy sterujące powodują przełączanie przekaźnika pomiędzy tymi stanami.
Kontrolowanie Aprzekaźnik zatrzaskowyzależy od jego typu — pojedyncza cewka lub podwójna cewka.
1. Sterowanie przekaźnikiem zatrzaskowym z pojedynczą cewką
Przekaźnik zatrzaskowy z pojedynczą cewką działa z impulsami o zmiennej polaryzacji:
- Ustawianie przekaźnika (stan włączenia): Przyłożenie dodatniego impulsu napięcia zasila cewkę i przesuwa wewnętrzne styki do ustawionej pozycji.
- Resetowanie przekaźnika (stan WYŁĄCZONY): Zastosowanie impulsu napięcia ujemnego (lub impulsu o odwrotnej polaryzacji) powoduje przesunięcie styków z powrotem do pozycji resetowania.
Do sterowania przekaźnikiem zatrzaskowym z pojedynczą cewką można użyć:
- Obwód mostka H: Aby zmienić polaryzację napięcia przyłożonego do cewki.
- Mikrokontroler (MCU) z podwójnymi wyjściami: Jedno wyjście zapewnia impuls dodatni, a drugie zapewnia impuls ujemny.
2. Sterowanie przekaźnikiem zatrzaskowym z podwójną cewką
Przekaźnik zatrzaskowy z podwójną cewką ma dwie oddzielne cewki — jedną do ustawiania, drugą do resetowania:
- Ustawianie przekaźnika (stan włączenia): Krótki impuls do cewki „ustawienia” powoduje przesunięcie styków wewnętrznych do pozycji włączenia.
- Resetowanie przekaźnika (stan WYŁ.): Krótki impuls do cewki „reset” przesuwa styki z powrotem do pozycji WYŁ.
Do sterowania przekaźnikiem zatrzaskowym z podwójną cewką można użyć:
- Przełączniki przyciskowe: Jeden przełącznik dla cewki ustawiającej i drugi dla cewki resetującej.
- Wyjścia mikrokontrolera: zaprogramowane tak, aby w razie potrzeby wysyłać impuls do właściwej cewki.
- Tranzystor lub obwód przełączający MOSFET: Do sterowania przekaźnikami o wyższym napięciu/prądzie ze źródeł sterowania o małej mocy.
- Efektywność energetyczna: Właściwa kontrola zapewnia minimalne zużycie energii.
- Niezawodność: Stosowanie prawidłowej techniki przełączania zapobiega awariom przekaźników.
- Integracja: Łatwo integruje się z systemami automatyki i mikrokontrolerami.
Przekaźniki zatrzaskowe wykorzystuje się w kilku branżach, w tym:
Inteligentne oświetlenie i aplikacje oszczędzające energię to przykłady automatyki domowej.
Sterowanie przemysłowe: Efektywne przełączanie jest niezbędne w zautomatyzowanych systemach i maszynach.
Telekomunikacja: środki oszczędzania energii i routing sygnału.
Elektronika samochodowa obejmuje urządzenia zasilane bateryjnie, takie jak elektrycznie sterowane szyby.
Znając typ lprzekaźnik zaczepiającyi użycie odpowiedniego mechanizmu przełączającego są niezbędne do jego kontrolowania. Zapewnienie odpowiedniego sterowania umożliwia niezawodną i efektywną pracę w różnych zastosowaniach, niezależnie od tego, czy wykorzystuje się mostek H, mikrokontroler czy przełączniki ręczne.
