Aktualne dane techniczne:80A / 100A / 120A
Zakres napięcia:6 V - 48 V
Życie elektryczne:15 000 razy
Temperatura pracy:-40° do 85° Celsjusza
Tworzywo:Wysokiej jakości miedź i izolator o dużej wytrzymałości
Metoda montażu:Montaż na szynie lub mocowanie śrubowe
Nasz przekaźnik zatrzaskowy został zaprojektowany tak, aby spełniać wymagania dotyczące szybkości reakcji przełączania prądu w trybie szybkiego ładowania. W połączeniu z wydajną konstrukcją obwodów i wysokiej jakości materiałami, prędkość reakcji otwierania i zamykania jest szybka i stabilna. Ten przekaźnik zatrzaskowy kontroli stosu ładowania 80A 100A 120A nie tylko gwarantuje trwałość przy pracy z wysoką częstotliwością, ale także minimalizuje straty mocy podczas transmisji prądu. Jednocześnie przeprowadzana jest aktualizacja funkcji środowiska stosu ładowania, aby zapewnić wydajne i stabilne przełączanie prądu w różnych warunkach pracy, zgodnie z rosnącymi wymaganiami rynku dotyczącymi infrastruktury ładowania pojazdów elektrycznych.
| WOLTAŻ (prąd stały) |
OPÓR CEWKI (Q)±10% |
Moc cewki (W) | OPERACYJNY NAPIĘCIE (prąd stały) |
ZWALNIANIE WOLTAŻ (prąd stały) |
DOPUSZCZALNE NAPIĘCIE (prąd stały) |
||
| Pojedynczy | PODWÓJNIE | Pojedynczy | PODWÓJNIE | ||||
| 9 | 81,0 | 40,5/40,5 | 1,00 | 2.00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (FORMULARZ KONTAKTOWY) | 1B | |
| (MATERIAŁ KONTAKTOWY) | (STOP SREBRA | |
| (SPADEK NAPIĘCIA KONTAKTOWEGO 10A) | Maks. 15 mV | |
| (OCENA KONTAKTU) | 80A 250VAC | |
| (MAKSYMALNE NAPIĘCIE PRZEŁĄCZANIA) | 250VAC | |
| (MAKSYMALNY PRĄD PRZEŁĄCZANIA) | 80A | |
| (MAKS. MOC PRZEŁĄCZANIA) | 20000VA | |
| (ŻYCIE ŻYCIA) | (MECHANICZNY) | 5×10⁵OPS |
| (ELEKTRYCZNY) | 1×10⁴OPS | |
| (CZAS PRACY) | Maks. 20 ms |
| (CZAS WYDANIA) | Maks. 20 ms |
| (WYTRZYMAŁOŚĆ DIELEKTRYCZNA) (50/60 Hz, 1 min) | |
| (STYK I CEWKA) | 6000VAC |
| (KONTAKT&KONTAKT) | 1500VAC |
| (POLE&POLE) | |
| (REZYNCJA IZOLACJI, 500 V DC) | 1000MQ Min. |
| (WAGA) | 38g |

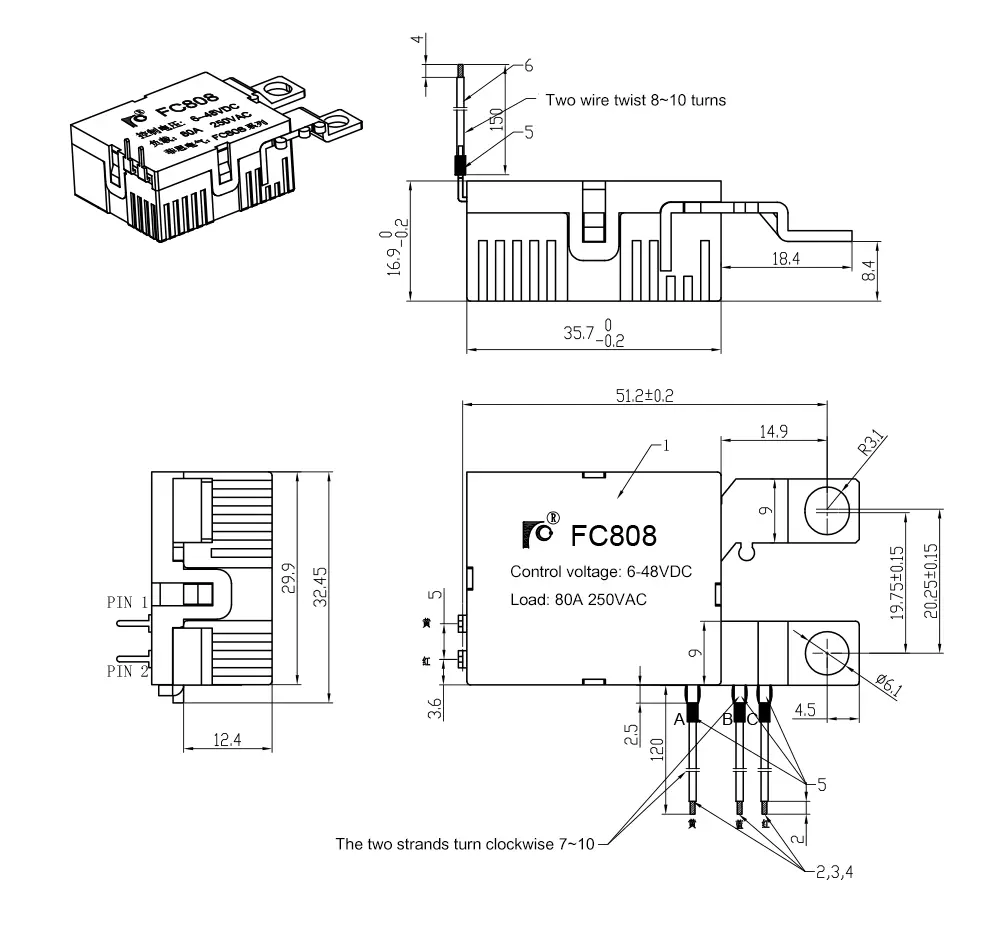

| (WYMIAR CAŁKOWITY) | (na rysunku) |
| WOLTAŻ (prąd stały) |
OPÓR CEWKI (Q)±10% |
Moc cewki (W) | OPERACYJNY NAPIĘCIE (prąd stały) |
ZWALNIANIE WOLTAŻ (prąd stały) |
DOPUSZCZALNE NAPIĘCIE (prąd stały) |
||
| Pojedynczy | PODWÓJNIE | Pojedynczy | PODWÓJNIE | ||||
| 9 | 81,0 | 40,5/40,5 | 1,00 | 2.00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (FORMULARZ KONTAKTOWY) | 1B | |
| (MATERIAŁ KONTAKTOWY) | (STOP SREBRA) | |
| (SPADEK NAPIĘCIA KONTAKTOWEGO 10A) | Maks. 15 mV | |
| (OCENA KONTAKTU) | 100A 250VAC | |
| (MAKSYMALNE NAPIĘCIE PRZEŁĄCZANIA) | 250VAC | |
| (MAKSYMALNY PRĄD PRZEŁĄCZANIA) | 100A | |
| (MAKS. MOC PRZEŁĄCZANIA) | 25000VA | |
| (ŻYCIE ŻYCIA) | (MECHANICZNY) | 5×10⁵OPS |
| (ELEKTRYCZNY) | 1×10⁴OPS | |
| (CZAS PRACY) | Maks. 20 ms |
| (CZAS WYDANIA) | Maks. 20 ms |
| (WYTRZYMAŁOŚĆ DIELEKTRYCZNA) (50/60 Hz, 1 min) | |
| (STYK I CEWKA) | 6000VAC |
| (KONTAKT&KONTAKT) | 1500VAC |
| (POLE&POLE) | |
| (REZYNCJA IZOLACJI, 500 V DC) | 1000MQ Min. |
| (WAGA) | 40g |
| (WYMIAR CAŁKOWITY) | (na rysunku) |
| WOLTAŻ (prąd stały) |
OPÓR CEWKI (Q)±10% |
Moc cewki (W) | OPERACYJNY NAPIĘCIE (prąd stały) |
ZWALNIANIE WOLTAŻ (prąd stały) |
DOPUSZCZALNE NAPIĘCIE (prąd stały) |
||
| Pojedynczy | PODWÓJNIE | Pojedynczy | PODWÓJNIE | ||||
| 9 | 81,0 | 40,5/40,5 | 1,00 | 2.00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (FORMULARZ KONTAKTOWY) | 1B | |
| (MATERIAŁ KONTAKTOWY) | (STOP SREBRA | |
| (SPADEK NAPIĘCIA KONTAKTOWEGO 10A) | Maks. 10 mV | |
| (OCENA KONTAKTU) | 120A 250VAC | |
| (MAKSYMALNE NAPIĘCIE PRZEŁĄCZANIA) | 250VAC | |
| (MAKSYMALNY PRĄD PRZEŁĄCZANIA) | 120A | |
| (MAKS. MOC PRZEŁĄCZANIA) | 30000VA | |
| (ŻYCIE ŻYCIA) | (MECHANICZNY) | 5×10⁵OPS |
| (ELEKTRYCZNY) | 1×10⁴OPS | |
| (CZAS PRACY) | Maks. 30 ms |
| (CZAS WYDANIA) | Maks. 30 ms |
| WYTRZYMAŁOŚĆ DIELEKTRYCZNA (50/60 Hz, 1 min) | |
| KONTAKT I CEWKA | 6000VAC |
| KONTAKT&KONTAKT | 1500VAC |
| (POLE&POLE) | |
| (IZOLACJA OPÓR, 500 V DC) |
1000MΩ Min. |
| (WAGA) | 50g |

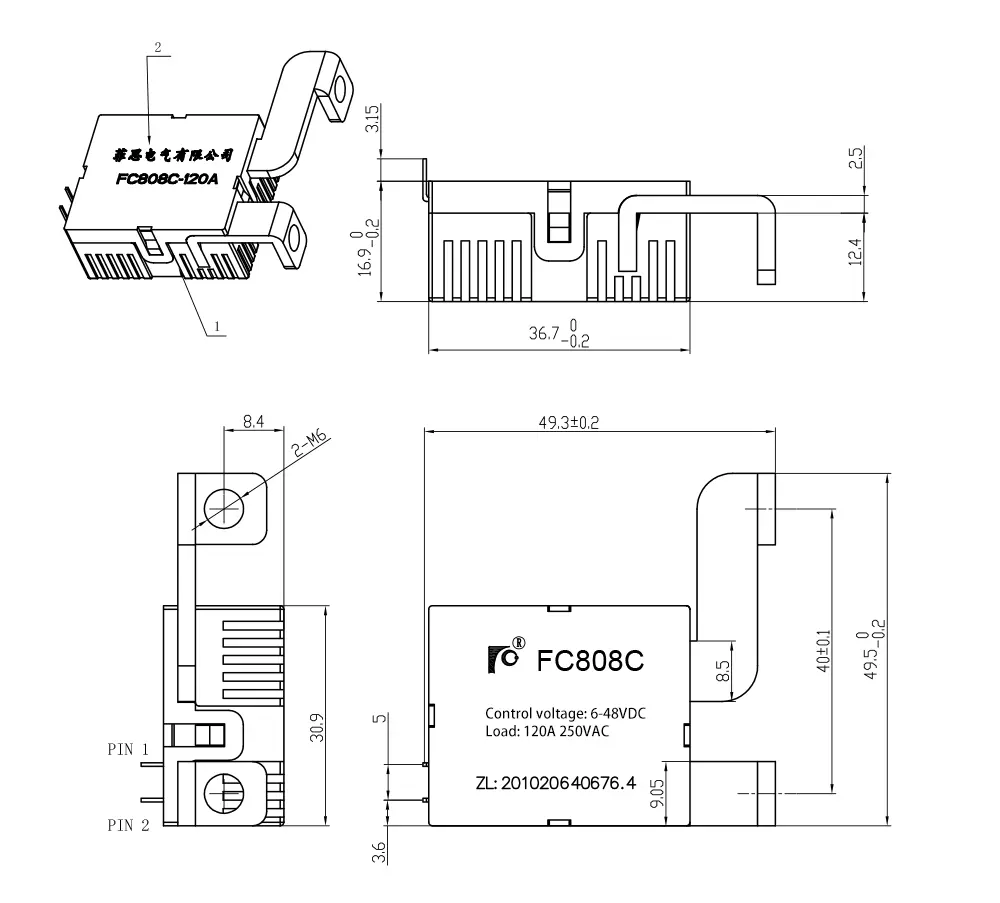

| (WYMIAR CAŁKOWITY) | (na rysunku) |
