W systemach elektroenergetycznychprzekładniki prądowei przekładniki napięciowe są powszechnie stosowane w celu zapewnienia bezpiecznego i dokładnego pomiaru oraz kontroli prądu i napięcia. Chociaż te dwa urządzenia pokrywają się pod względem funkcji, mają znaczne różnice w konstrukcji, zasadach działania i scenariuszach zastosowań.

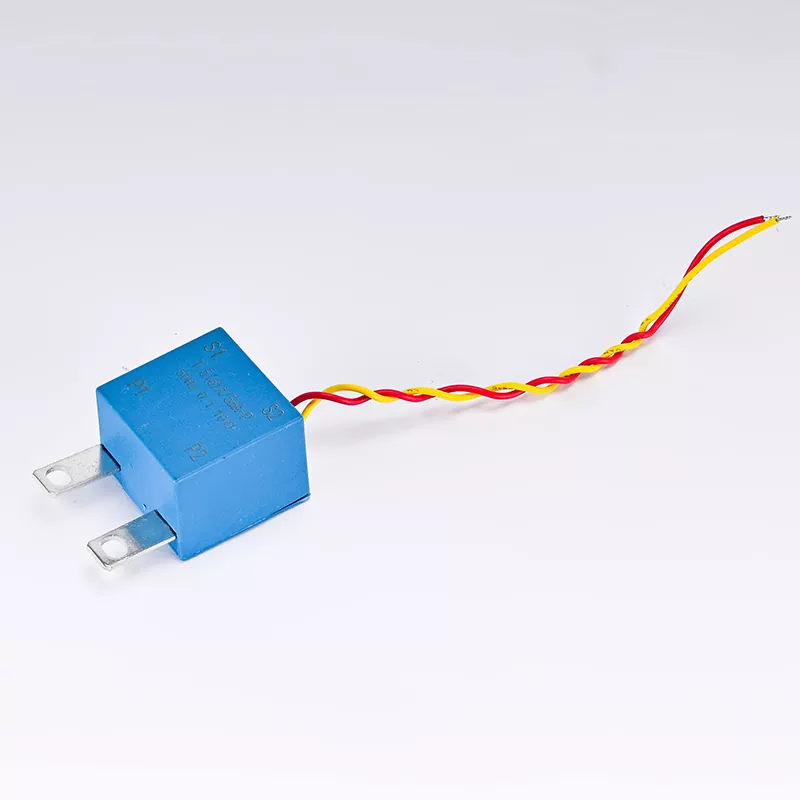

Zasadniczo przekładnik prądowy (CT) to urządzenie, które przetwarza duże prądy na małe prądy i działa w oparciu o zasadę indukcji elektromagnetycznej. W systemach elektroenergetycznych przekładniki prądowe są często używane do pomiaru dużych prądów w celu ochrony i sterowania obwodami. Uzwojenie pierwotne przekładnika prądowego jest bezpośrednio połączone szeregowo w obwodzie, podczas gdy uzwojenie wtórne jest podłączone do przyrządu pomiarowego lub urządzenia zabezpieczającego. Kiedy prąd przepływa przez stronę pierwotną, po stronie wtórnej generowany jest odpowiedni prąd, zgodnie z zasadą indukcji elektromagnetycznej. Przekładnik napięciowy (VT) to urządzenie przekształcające wysokie napięcie na niskie napięcie, również w oparciu o zasadę indukcji elektromagnetycznej. Przekładniki VT służą do pomiaru wysokich napięć w systemach elektroenergetycznych w celu zapewnienia bezpieczeństwa i dokładności. Uzwojenie pierwotne VT jest połączone równolegle w obwodzie, podczas gdy uzwojenie wtórne jest podłączone do przyrządu pomiarowego lub urządzenia zabezpieczającego. Jeżeli po stronie pierwotnej występuje napięcie, po stronie wtórnej generowane jest odpowiednie napięcie, zgodnie z zasadą indukcji elektromagnetycznej.
Obydwa mają różne cele pomiarowe.Przekładniki prądowestosowane są głównie do pomiaru prądu w celu monitorowania i ochrony systemów elektroenergetycznych. Można je stosować do pomiaru prądu, pomiaru energii, zabezpieczenia przed zwarciem i zabezpieczenia przed przeciążeniem. Prąd wyjściowy przekładnika prądowego jest zwykle standaryzowany na 5 amperów lub 1 amper, aby był kompatybilny ze standardowymi przyrządami pomiarowymi i urządzeniami zabezpieczającymi.
Przekładniki napięciowe służą głównie do pomiaru napięcia w celu monitorowania i zabezpieczania systemów elektroenergetycznych. Można je stosować do pomiaru napięcia, pomiaru energii, monitorowania izolacji i ochrony przed przepięciami. Napięcie wyjściowe przekładnika VT jest zwykle standaryzowane na 100 woltów lub 100/√3 woltów, aby było kompatybilne ze standardowymi przyrządami pomiarowymi i urządzeniami zabezpieczającymi.
Obaj mają różne cele projektowe. Podczas projektowania przekładników prądowych należy wziąć pod uwagę bezpieczeństwo prądu. Ponieważ przekładniki prądowe są bezpośrednio połączone szeregowo w obwodzie, muszą być w stanie wytrzymać prąd zwarciowy w obwodzie. Strona pierwotna przekładnika prądowego jest zwykle zaprojektowana z większym polem przekroju poprzecznego, aby zmniejszyć rezystancję i straty ciepła, zapewniając jednocześnie bezpieczną pracę w warunkach zwarcia.
Podczas projektowania przekładników napięciowych należy uwzględnić bezpieczeństwo napięciowe. Ponieważ przekładniki VT są połączone równolegle w obwodzie, muszą być w stanie wytrzymać przepięcia w obwodzie. Zwykle pomiędzy stroną pierwotną i wtórną przekładnika VT występuje izolacja o wysokiej wytrzymałości, aby zapewnić bezpieczną pracę w warunkach wysokiego napięcia. W obszarze zastosowań przekładniki prądowe są szeroko stosowane w różnych ogniwach systemu elektroenergetycznego, w tym w elektrowniach, podstacjach i sieciach dystrybucyjnych. Można je instalować na urządzeniach takich jak linie przesyłowe, transformatory i silniki, aby monitorować i chronić ten sprzęt przed przeciążeniami i zwarciami. Przekładniki napięciowe są również szeroko stosowane w różnych ogniwach systemu elektroenergetycznego, szczególnie w sytuacjach, gdy należy mierzyć i kontrolować wysokie napięcia. Można je instalować w podstacjach i sieciach dystrybucyjnych w celu monitorowania i ochrony systemów elektroenergetycznych przed przepięciami i uszkodzeniami izolacji.
Jeśli chodzi o błąd, toprzekładnik prądowybłąd wynika głównie z wpływu nasycenia magnetycznego i obciążenia strony wtórnej. Aby zmniejszyć błąd, przekładniki prądowe są zwykle projektowane z większą przenikalnością magnetyczną i niższym oporem strony wtórnej. Dokładność przekładnika prądowego wynosi zwykle od 0,2% do 0,5%, co jest wystarczające w większości zastosowań w systemach elektroenergetycznych. Błąd przekładnika napięciowego wynika głównie z wpływu nasycenia magnetycznego i obciążenia wtórnego, a także utraty izolacji między stroną pierwotną i wtórną. Aby zmniejszyć błąd, VT jest zwykle projektowany z dużą przenikalnością magnetyczną i niską rezystancją wtórną, a także stosuje się materiały o wysokiej wytrzymałości izolacji. Dokładność VT wynosi zwykle od 0,2% do 0,5%, co jest wystarczające w większości zastosowań w systemach elektroenergetycznych.
Jeśli chodzi o wymagania dotyczące kontroli konserwacyjnej, konserwacja przekładnika prądowego zwykle obejmuje sprawdzenie połączeń strony pierwotnej i wtórnej oraz upewnienie się, że przekładnik prądowy nie jest nasycony magnetycznie lub uszkodzony. Kalibrację przekładnika prądowego przeprowadza się zwykle po instalacji i podczas regularnej konserwacji, aby zapewnić dokładność pomiaru. Konserwacja przekładnika napięciowego zwykle obejmuje sprawdzenie połączeń strony pierwotnej i wtórnej oraz upewnienie się, że przekładnik napięciowy nie jest nasycony magnetycznie lub uszkodzony. Kalibrację przekładnika PN przeprowadza się zwykle po instalacji i podczas regularnej konserwacji, aby zapewnić dokładność pomiaru.
