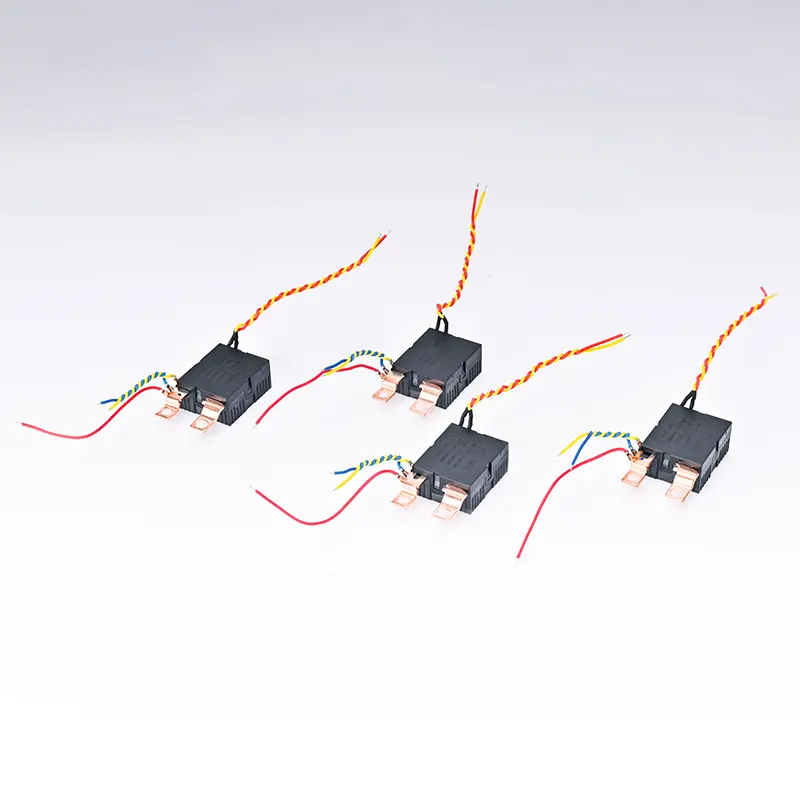

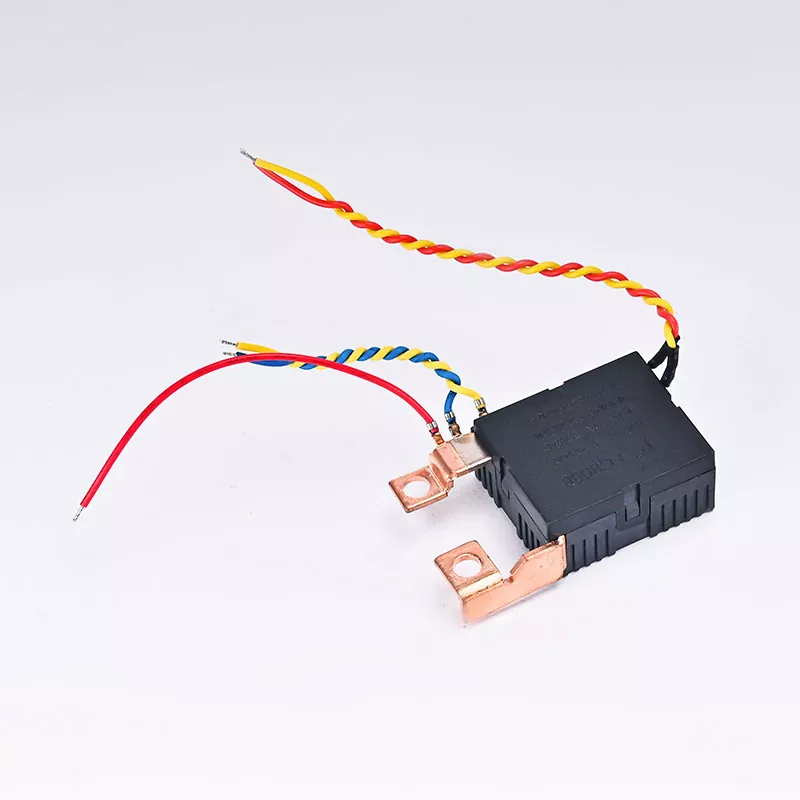

Typ:Jednofazowy przekaźnik zatrzaskowy
Prąd znamionowy:80A
Napięcie napędu:6VDC-48VDC
Zakres temperatur pracy:-20°C do 70°C
Metoda połączenia:złącze śrubowe/połączenie zaciskowe
Wymiary:Model standardowy: 35,7 mm x 32,45 mm x 16,9 mm
Waga:około 0,04 kg
Unikalna konstrukcja zatrzasku magnetycznego jednofazowego przekaźnika zatrzaskowego 80A zapewnia stabilne i niezawodne sterowanie przełącznikiem, jednocześnie zmniejszając zużycie energii. Witamy w naszej fabryce, aby kupić najnowszą sprzedaż, niską cenę i wysokiej jakości przekaźniki zatrzaskowe.
| WOLTAŻ (prąd stały) |
OPORNOŚĆ CEWKI (Q)±10% |
Moc cewki (W) | OPERACYJNY NAPIĘCIE (prąd stały) |
ZWALNIANIE WOLTAŻ (prąd stały) |
DOPUSZCZALNE NAPIĘCIE (prąd stały) |
||
| Pojedynczy | PODWÓJNIE | Pojedynczy | PODWÓJNIE | ||||
| 9 | 81,0 | 40,5/40,5 | 1,00 | 2.00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (FORMULARZ KONTAKTOWY) | 1B | |
| (MATERIAŁ KONTAKTOWY) | (STOP SREBRA) | |
| (SPADEK NAPIĘCIA KONTAKTOWEGO 10A) | Maks. 15 mV | |
| (OCENA KONTAKTU) | 80A 250VAC | |
| (MAKSYMALNE NAPIĘCIE PRZEŁĄCZANIA) | 250VAC | |
| (MAKSYMALNY PRĄD PRZEŁĄCZANIA) | 80A | |
| (MAKS. MOC PRZEŁĄCZANIA) | 20000VA | |
| (ŻYCIE ŻYCIA) | (MECHANICZNY) | 5×10⁵OPS |
| (ELEKTRYCZNY) | 1×10⁴OPS | |
| (0CZAS PRACY) | 20 ms Maks |
| (CZAS WYDANIA) | 20 ms Maks |
| (WYTRZYMAŁOŚĆ DIELEKTRYCZNA) (50/60 Hz, 1 min) | |
| (STYK I CEWKA) | 6000VAC |
| (KONTAKT I KONTAKT) | 1500VAC |
| (POLE&POLE) | |
| (REZYNCJA IZOLACJI, 500 V DC) | 1000MΩ Min. |
| (WAGA) | 38g |
| (0WYMIAR CAŁKOWITY) | (na rysunku) |
